电快速瞬变脉冲群发生器是一种电子测试设备，用于产生一系列的脉冲信号，以模拟各种电气系统的输入信号。在电子、电气工程和通信系统中，脉冲群发生器起着至关重要的作用，可以帮助工程师进行系统性能测试、故障诊断和优化设计。提供深圳,东莞,广州,佛山,珠海,中山,惠州等地区全自动雷击浪涌发生器,联系电话：13729955245。

一、公司简介

我司是一家专业生产和销售EMC电磁兼容测试设备的高新技术企业，公司拥有一批在该领域具有几十年丰富经验的高级资深技术人员。目前公司不但能够提供全套国内先进的IEC61000-4标准族通用抗扰度测试仪器。且设有一个专业的标准的EMC电磁兼容实验室，可为客户做：静电放电抗扰度，雷击浪涌抗扰度，群脉冲抗扰度等摸底试验。

针对国内外客户对EMC电磁兼容测试仪器的日益广泛的市场需求，我司竭诚向客户提供的产品有：

1、IEC61000-4-2 ; GB/T17626.2静电放电发生器及专业静电放电试验环境

2、IEC61000-4-4 ;GB/T17626.4电快带瞬变脉冲群发生器

3、IEC61000-4-5;GB/T17626.5雷击浪涌发生器

4、IEC61000-4-11;GB/T17626.11电压跌落模拟发生器

5、IEC61000-4-8;GB/T17626.8 电力行业工频磁场发生器

6、IEC61000-4-12;GB/T17626.12振铃波发生器

7、CISPR16-1;GB/T 6113.1 EMI传导和辐射测试接收机

我司的EMC测试仪器应用领域广泛，适用于各行各业：

1、家用电器行业

2、手机数码行业及模组生产行业

3、电子原器件行业

4、灯饰照明行业及LED驱动电源行业

5、低压电器开关继电器行业

6、电力电表设施行业

7、医疗器械行业

8、信息技术行业

9、安防设施楼宇对讲系统行业

10、电信终端设备行业

我们不仅能为客户提供EMC电磁兼容全系列的优质价平的测试仪器，更能为客户提供准确可靠测试服务，专业对口的技术培训和优质的售后服务。相信众升，信赖我们的品质和专业水平。

二、公司部份用户名单

三、测试标准对照表：

四、仪器配置方案：

1、电快速瞬变脉冲抗扰度试验

依据标准：IEC61000-4-4  GB/T17626.4

试验目的：主要模拟电网中继电器或接触器在开路电感性负载时产生的干扰，用于评定电子电子产品经受来自电源线或信号线的瞬变群脉冲干扰时的抵抗能力。

简单介绍

EFT-0405C系列群脉冲发生器旨在为评定电气、电子产品的电源线、信号线或控制线经受电快速瞬变脉冲群干扰时的性能确定一个共同的、能再现的依据。该发生器的性能完全满足IEC61000-4-4和GB/T17626.4标准的要求。

主要特点：

· 7寸触摸LCD界面，功能丰富，操作方便，软件易于升级，性价比高。

· 电子式高压电源，电压稳定精度高。

· 内置电脑控制，稳定可靠，操作方便，测量可编程实现全自动测试。

· 脉冲形成电路中采用进口无感大功率电阻，确保脉冲波形稳定不变。

· 耦合网络采用新技术，输出能量充足。

· 最高电压达5kV，脉冲串长度、脉冲串间隔可调。最高脉冲重复率达1.2MHz。

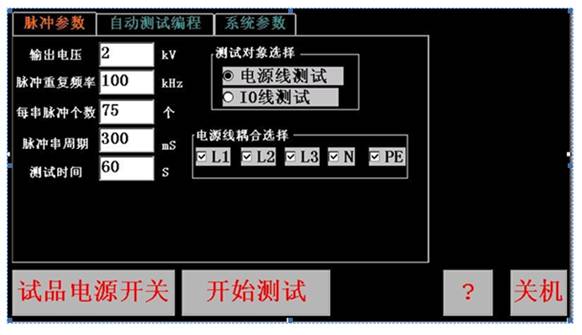

LCD彩色触摸界面

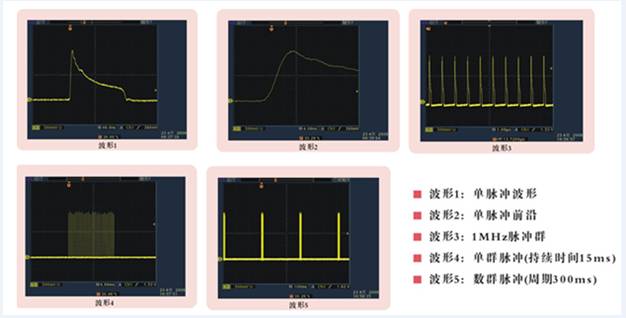

输出波形图：

2、电容耦合夹：

产品简介：
EFTC电容耦合夹是电快速瞬变脉冲群抗扰度试验的配套设备。该耦合夹与EFT系列发生器配合，可完成被试设备输入/输出线、通信线和控制线的抗扰度试验。符合IEC61000-4-4和GB/T17626.4标准的要求。

五、测试项目来源

Ø  电感性负载（如继电器、接触器等）在断开时，由于开关触点间隙的绝缘击穿或触点弹跳等原因，会在断开点处产生暂态骚扰。这种暂态骚扰以脉冲群的形式出现。

Ø  如果电感性负载多次重复开关则脉冲群就以相应的时间间隔多次重复出现。

Ø  这种暂态骚扰能量较小但频谱很宽，所以仍会对电子、电气设备的可靠工作产生影响。

Ø  受试设备（EUT）的试验部分主要包括设备的供电电源端口、保护接地（PE）、信号和控制端口。

六、试验等级：一般根据设备预期安装使用的环境条件进行选择。环境条件分五个等级：

第1级：具有良好保护的环境；

第2级：受保护的环境；

第3级：典型的工业环境；

第4级：严酷的工业环境；

第5级：需要加以分析的特殊环境；

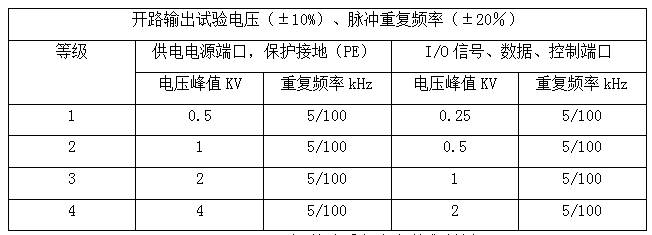

表 快速瞬变脉冲群试验等级

七、试验方法

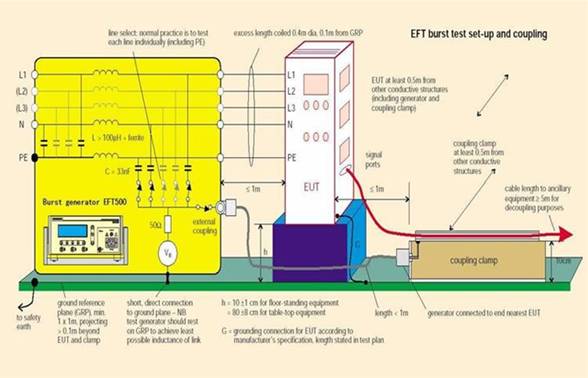

7．1试验布置：如下图所示：

快速瞬变脉冲群试验布置图

7．3 接地参考平面（GRP）

Ø  厚度不小于0.25mm的铜板、铝板或厚度不小于0.65mm的其它金属材料板材。并且安全接地。

Ø  接地参考平面每边至少伸出受试设备（EUT）0.1m。最小尺寸为1m X 1m。

Ø  受试设备（EUT）与实验室墙壁和其它金属物体间的距离至少0.5m。

Ø  落地式设备与接地参考平面间的绝缘支座的厚度为0.1m，台式设备放在接地参考平面上0.8m高的木桌上。

Ø  当使用耦合夹时，耦合夹与其它所有导电体间的最小距离是0.5m。并且要求与接地参考平面连接。GRP的尺寸要超出耦合夹至少0.1m。

Ø  耦合装置与受试设备间的信号线和电源线的长度应小于1m。如超出需将超出的部分在GRP上方0.1m处盘成0.4m直径的线圈。

7．4试验步骤

1、受试设备加电稳定工作。

2、选定试验等级。

3、对电源线和保护地线采用耦合/去耦网络，对信号、控制线采用容性耦合夹来注入干扰信号。

4、将干扰信号通过耦合夹注入受试设备，观察受试设备的运行情况。

5、对采用高等级测试标准的受试设备同时要测试低等级的标准。

6、对特定的I/O和通信端口如无法采用耦合夹时，可以用金属带或导电箔覆盖或缠绕在线      上以代替容性耦合夹来进行试验。要求分布电容应与标准耦合夹相同。

八、试验结果评估：

试验结果要根据被试设备的工作条件和功能要求分别加以记录，以便使设备制造厂和用户对设备进行评估。评估结果如下:

    A、在规定条件试验中, 设备可以正常工作；不受静电干扰影响；

    B、试验中设备出现暂时性的性能下降或功能丧失，但静电试验结束后可自行恢复；

    C、设备出现的暂时性能下降或功能丧失，要由操作人员干预或系统复位后才能恢复；

     D、设备由于元部件损坏、软件受影响或丢失而造成不可恢复的性能下降或功能丧失。
