雷击浪涌发生器，又称雷击浪涌测试仪、雷击浪涌模拟器、主要用于模拟雷电高压电涌环境，检测电子设备的抗干扰能力。提供深圳,东莞,广州,佛山,珠海,中山,惠州等地区全自动雷击浪涌发生器,联系电话：13729955245。

测试标准对照表：

仪器配置方案：

1、雷击浪涌抗扰度试验

依据标准：IEC61000-4-5  GB/T17626.5

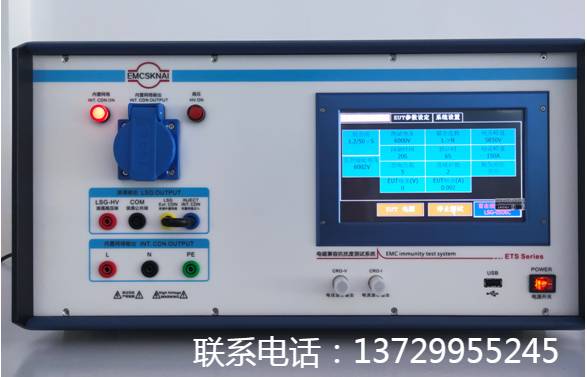

产品型号：LSG-0506C

全自动雷击浪涌发生器LSG-0506C用于评估设备电源线和内部连接线在经受来自开关切换及自然界雷击所引起高能量瞬变干扰时的性能提供一个共同依据。性能完全满足IEC61000-4-5和GB/T17626.5标准的要求。 下载中心有计量报告可参考。

◆技术特点

·7寸触摸LCD界面，功能丰富，操作方便，软件易升级

·用户可编程测试程序，多达1000组记忆

·浪涌电压、电流波形可通过外接示波器实时监测

·内置单相10A电源网络，网络、主机2合1，小型化设计

·EUT输出自带高强度工业级标准插座更方便、可靠

·内置EUT工作电压、电流监测，过压、过流保护

·智能型程控高压电源，内置高压过压、过流、短路保护

·浪涌输出智能检测，电压错误、无输出警告

·具有自诊断功能，智能判断高压、浪涌输出异常

2、内置10A单相耦合去耦网络：

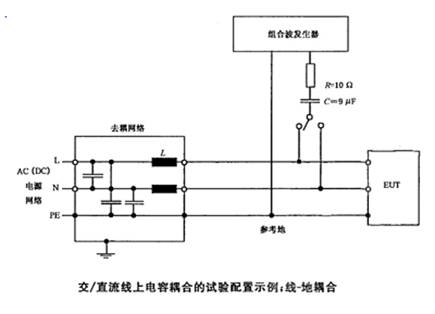

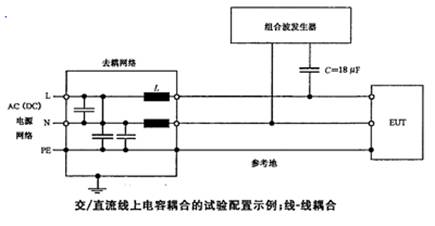

耦合/去耦网络示意图

◆发生器原理和波形参数

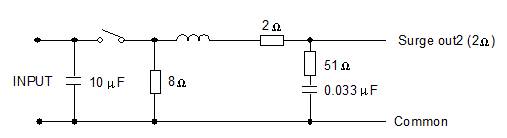

1、1.2/50ms、8/20ms浪涌波形发生部份等效电路

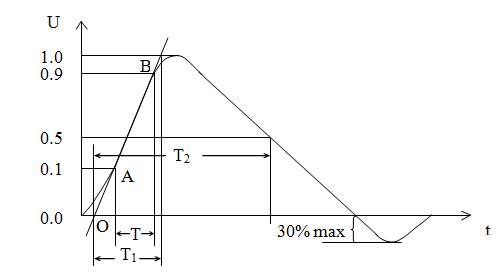

2、开路电压波形

前沿时间：T₁=1.67T=1.2ms±30%

半峰时间：T₂=50ms±20%

3、短路电流波形

前沿时间：T₁=1.25T=8ms±20%

半峰时间：T₂=20ms±20%

◆实测波形

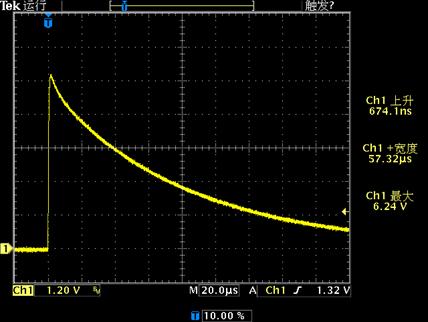

6kV开路电压输出波形图（1000:1）

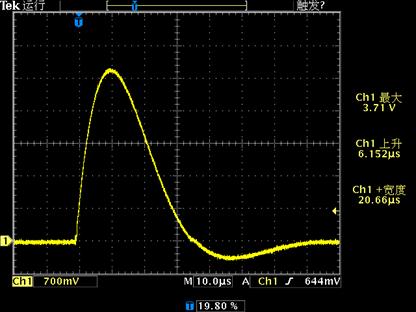

6kV短路电流输出波形图（780:1）
